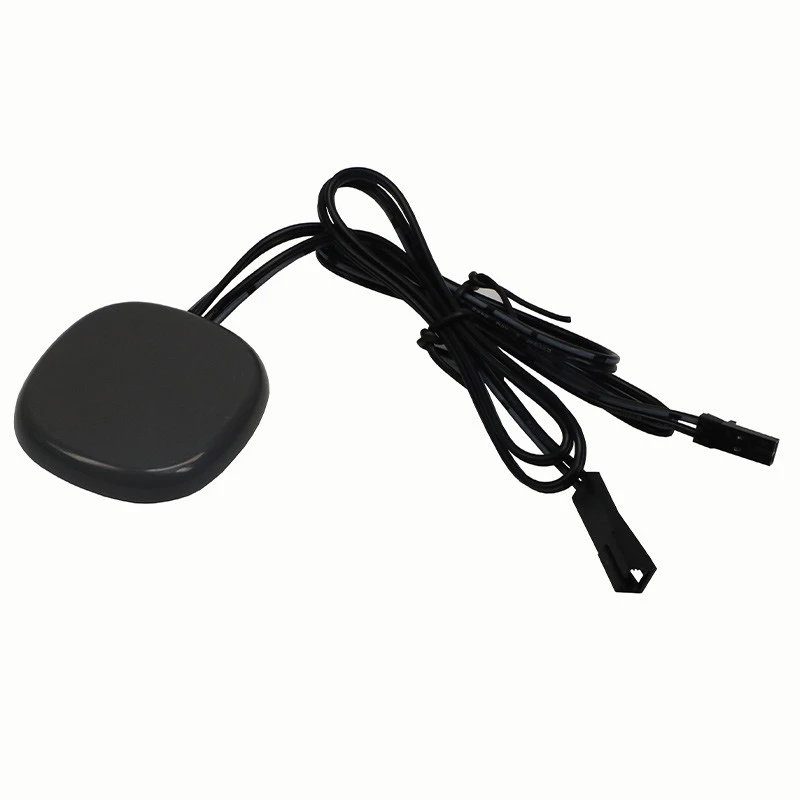

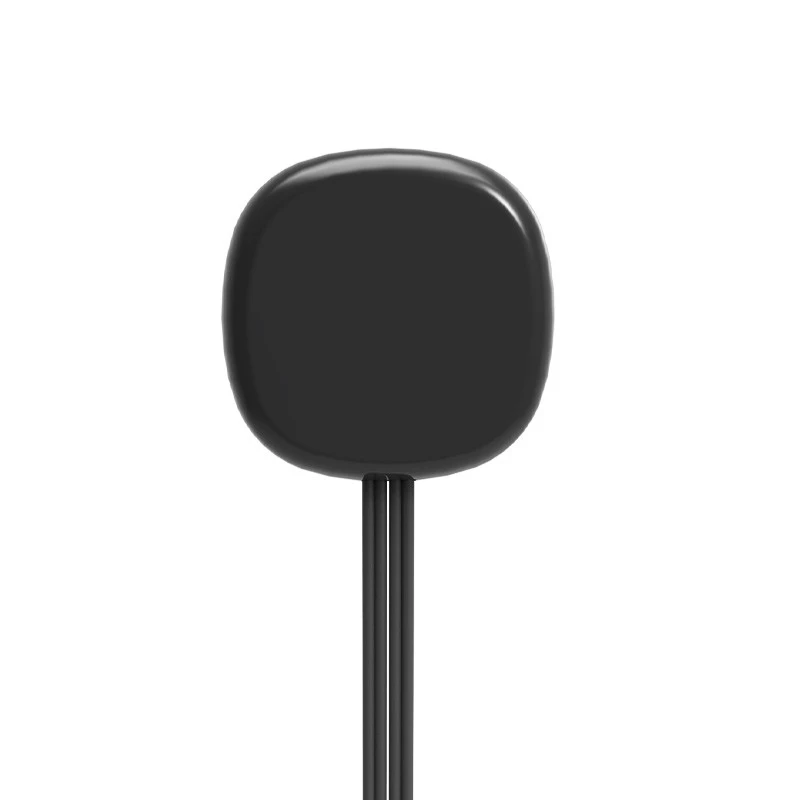

Peidetud hämardatav puutetundliku anduri lüliti on varjatud hämardatav puutetundliku anduri lüliti, mis on mõeldud paigaldamiseks puitpaneelide, kappide ja sisemööbli taha. Lühike vajutus lülitab võimsuse järkjärguliste valguse üleminekutega, samas kui pikk vajutus võimaldab astmetut hämardamist, et valguse taset täpselt reguleerida.
Parameetrid
|
Juhtimisrežiim |
Eraldi juhtimine |
|
Sisend/Väljundpinge |
DC 12-24V |
|
Toitekaabel |
1.5m |
|
Laadige LED-toide |
12 V väiksem või võrdne 60 W/24 V väiksem või võrdne 60 W |
|
Anduri suurus |
48mm * 48mm * 6mm |
|
Funktsioon |
Lühike vajutus, et juhtida valgust järk-järgult heledamaks või hämardamaks; pikk vajutus astmeteta hämardamiseks |
|
Sertifitseerimine |
CE, RoHS |
|
Garantii |
3 aastat |
|
Kaubamärgi nimi |
Lamp |
|
Mudel |
LP-9030 |

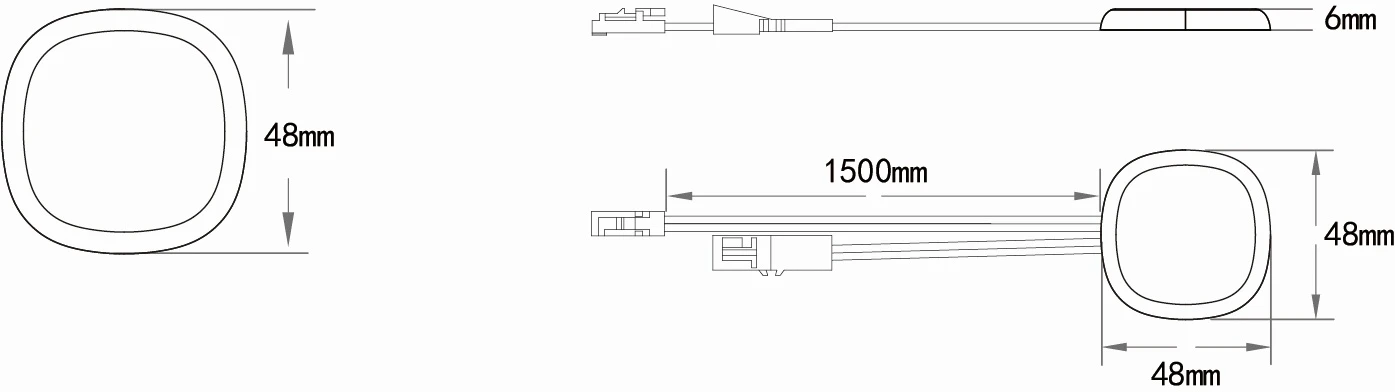

Suurus

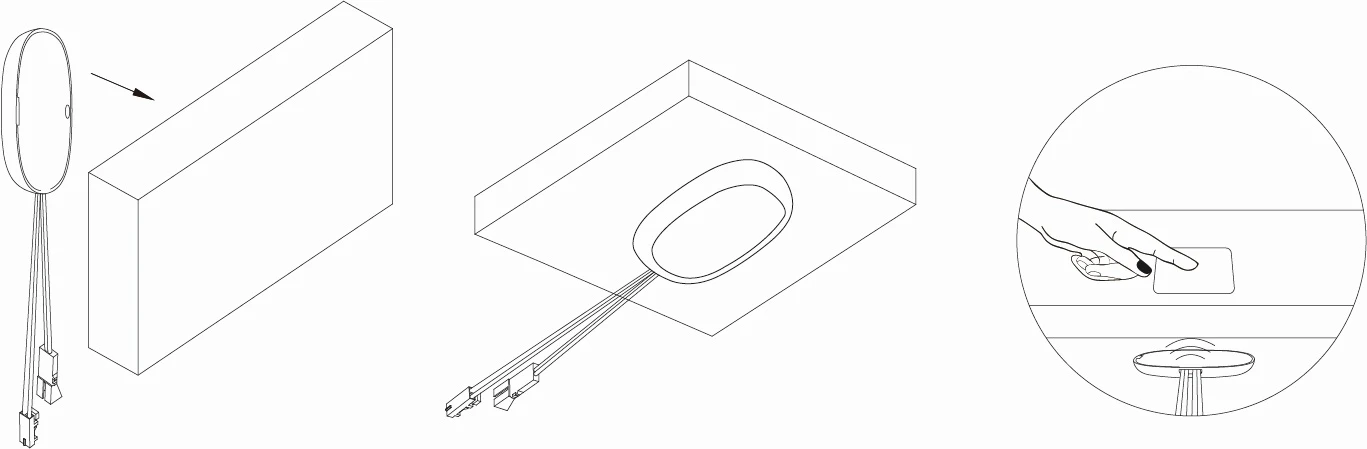

Paigaldamine

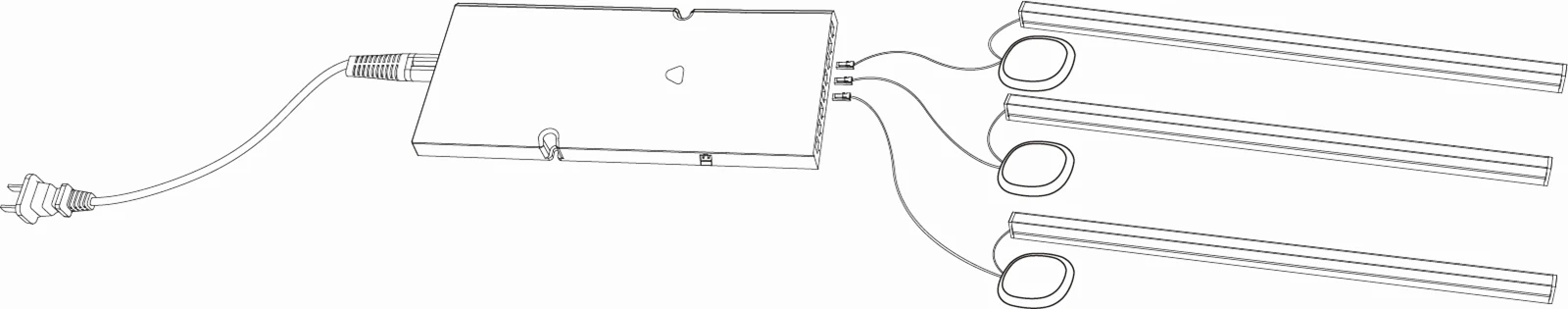

Ühendusskeem
Varjatud paigaldus ja paneelide ühilduvus

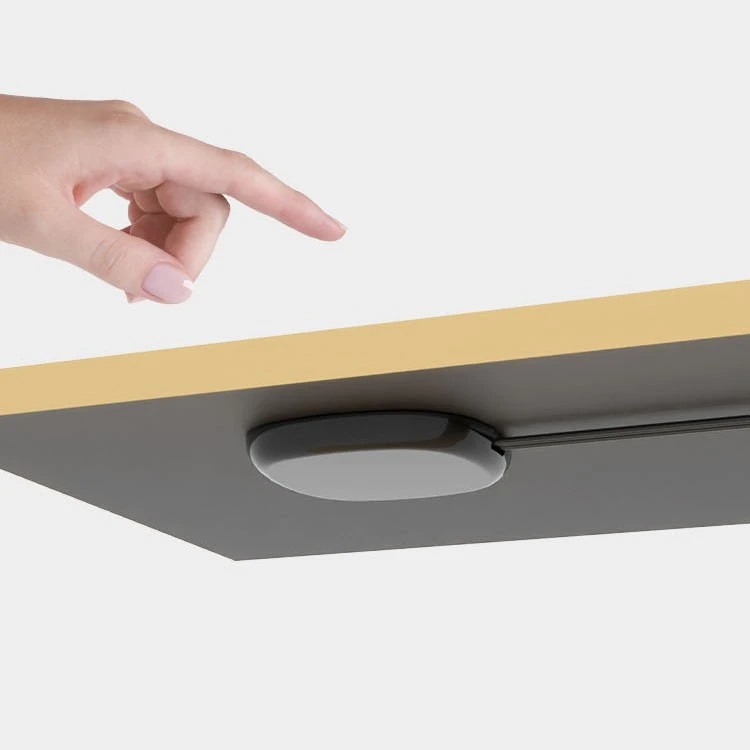

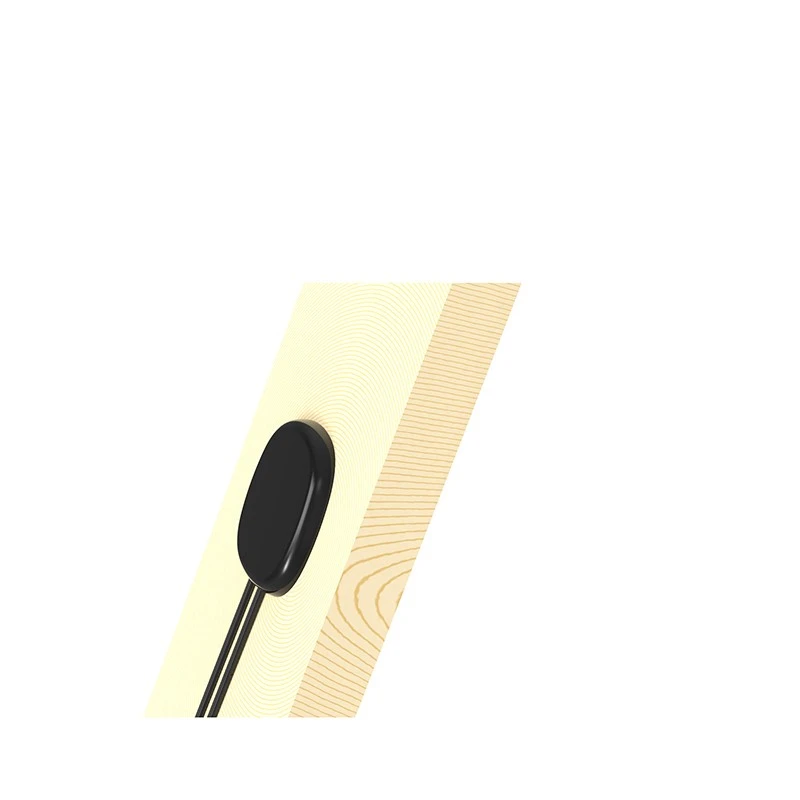

Peidetud paneeli paigaldamine:Paigaldatakse mitte-metallist materjalide (puit, akrüül või komposiitpaneelid) taha, jätmata mööbli pinnale paljast riistvara.
Kompaktne korpus:Mõõtmed 48 × 48 × 6 mm võimaldavad süvistatavat või madalat -taskukinnitust kitsastesse kohtadesse kapipaneelide taha.
Substraadi ühilduvus:Tuvastab puudutuse läbi mittejuhtivate paneelide- (ei vaja anduritsoonis metallkilesid ega metalllaminaate).
Tagumise pinna kinnitus:Lame profiil toetab paigaldamist kõrge{0}}kleepuva-kahepoolse teibi või mehaaniliste kinnitusklambrite abil.
Elektrilised tehnilised andmed ja kandevõime
Kuni 60 W koguvõimsus (5A 12V juures / 2,5A 24V juures).
Kaasas standardne 1,5 m kaabel kapi sisemiseks juhtmete suunamiseks.
Ühildub ühevärviliste{0}}LED-ribavalgustite, lineaarsete profiilide ja konstantse{1}}pingega toiteallikatega.
LED-draiveri ja hämardamise ühilduvus
Toiteallika sobitamine:Nõuab reguleeritud alalisvoolu 12 V või 24 V alalisvoolu konstantse-pingega LED-draiverit. Veenduge, et draiveri nimipinge ühtiks ühendatud LED-koormusega.
Armatuuri ühilduvus:Töötab ühevärviliste{0}}LED-painduvate ribade, jäikade alumiiniumprofiilide ja süvistatavate tuledega.
PWM-i hämardamismehhanism:Kasutab PWM-i (impulss{0}}laiuse modulatsiooni) signaali juhtimist pidevaks, virvenduseta{1}}heleduse reguleerimiseks pika-vajutuse ajal.
Süsteemi testimine:Hämardamise stabiilsus sõltub juhi kvaliteedist; Ühilduvus tuleks esmase proovihindamise käigus kontrollida teie konkreetse draiverimudeliga.
Toimivus
Tahkis{0}}oleku lülitus:
Puuduvad liikuvad mehaanilised osad, mis takistab{0}}igapäevasest sagedasest tööst tingitud kulumist.
Suletud mööbli kasutamine:
Soojuseraldusprofiil, mis on mõeldud integreeritud kasutamiseks riidekappides, vitriinides ja köögikappides.
Siseruumide hinnang:
Sobib kasutamiseks kuivades siseruumides. Hoidke eemal otsesest kokkupuutest veega või kõrge{1}}niiskusega kohtadest.
OEM/ODM ja toote kohandamine
Kaabel ja rakmed:Kohandatud kaablipikkused ja väliskesta valikud, mis põhinevad kapi kokkupaneku marsruutidel.
Terminali pistikud:Saadaval on eelinstallitud pistikud (nt JST, DuPont või DuPont mini -sobiv), mis vastavad teie draiveri seadistusele.
Bränding ja pakend:Kohandatud lasermärgistus, tootesildid ja kohandatud põhipakendamine.
Korpuse variandid:Suuremahuliseks{0}}tootmiseks on saadaval kohandatud korpuse värvid ja kinnitusklambri konfiguratsioonid.
Testimine ja proovid
Kvaliteedikontroll:
Iga andur läbib enne pakkimist funktsionaalse ümberlülitamise, hämardusvahemiku kontrolli ja pinge stabiilsuse kontrolli.
Näidise hindamine:
Puutetundlikkuse kontrollimiseks teie konkreetsete paneelimaterjalide ja draiveritega on saadaval hindamisnäidised.

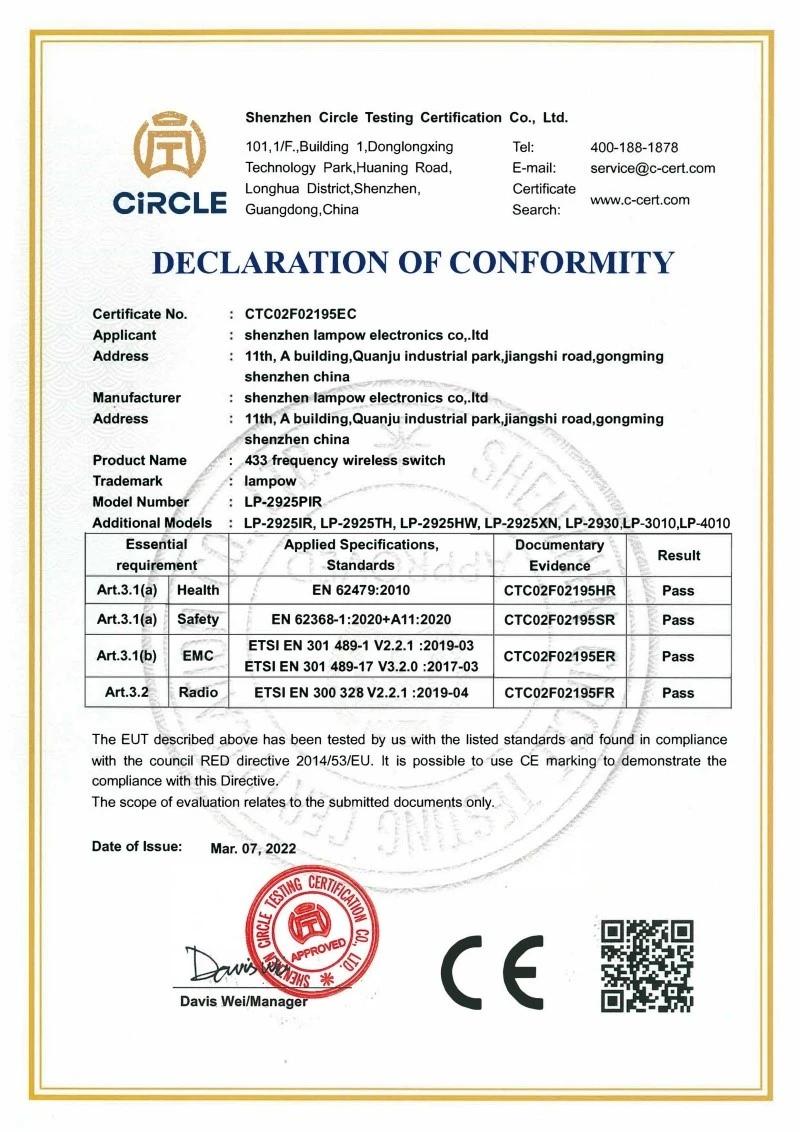

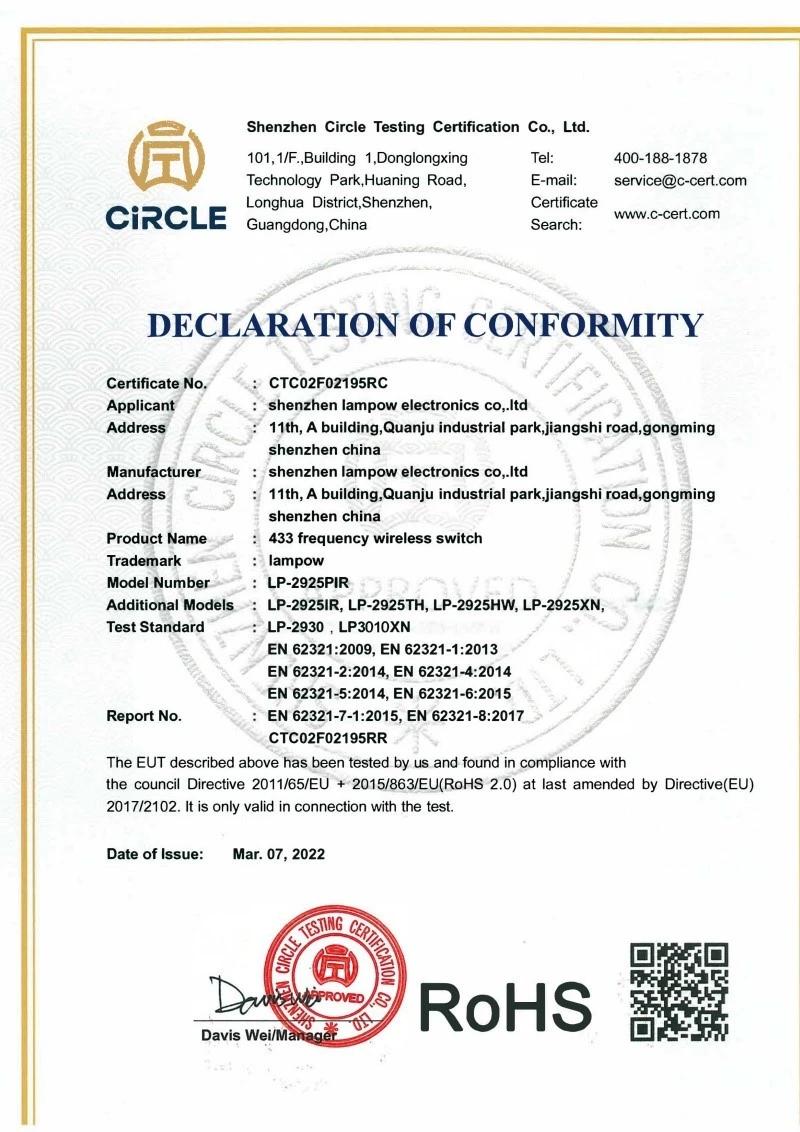

Sertifikaadid ja vastavus
Regulatiivsed standardid:CE-märgistusega ning EL-i madalpinge-- ja elektromagnetilise ühilduvuse direktiividele vastav.
Keskkonnanõuetele vastavus:RoHS{0}}sertifitseeritud toorained ja komponendid.
Tehase audit:Toodetud ISO 9001 sertifitseeritud kvaliteedijuhtimissüsteemi alusel. Kliendi vastavusauditiks on saadaval testiaruanded.
KKK
K: Milline on usaldusväärse puutetuvastuse jaoks soovitatav paneeli paksuse vahemik?
V: Andur on kalibreeritud 8–18 mm paksuste paneelide jaoks, mille tundlikkus on tehases reguleeritud vastavalt substraadi spetsiifilisele tihedusele ja hindamiseks esitatud pinnakattekihile.
K: Mis on MOQ ja proovide võtmise aeg enne hulgitootmise lubamist?
V: Tasulised hindamisnäidised tarnitakse 3-5 tööpäeva jooksul ja standardne MOQ algab 500 ühikust, väiksemad partiid korraldatakse iga kord-insenerikatsetuste jaoks eraldi.
K: Mis on hulgitellimuste standardne tootmisaeg ja maksetingimused?
V: Masstootmine tarnitakse 15–20 tööpäeva jooksul pärast proovi kinnitamist standardsete T/T-tingimuste kohaselt 30% tagatisraha ja 70% saldo enne lähetamist.
K: Milline garantii kehtib sellele lülitile?
V: Anname 3-aastase tootjagarantii andurite ja hämardusahela defektide vastu ning teatatakse, et DOA-üksused vahetatakse välja 30 päeva jooksul ilma veokuludeta.
K: Kas paneeli pinnale kogunev tolm või kondensaat põhjustab valekäivitus- või hämardushäireid?
V: Kerge tolm ei mõjuta mahtuvuslikku reaktsiooni, kuid otse anduritsooni kohal tekkiv kondensaat võib aeg-ajalt põhjustada hetkelisi valekäivitusi.
K: Kas see lüliti saab hämardada kolmanda osapoole LED-draivereid-?
V: See töötab mis tahes reguleeritud konstantse{0}}pingega 12 V/24 V alalisvoolu draiveriga, olenemata kaubamärgist.
K: Mis juhtub, kui ühendatud draiveri nimipinge ei ühti lüliti tööpingega?
V: Draiveri ja lüliti vahelise pinge mittevastavuse eest ei ole sisemiselt kaitstud, nii et 24 V draiveri kasutamine 12 V -konfigureeritud süsteemiga võib lülitit või ühendatud LED-e kahjustada.
